創恒科技景觀燈無線控制系統

更新時間：2018-08-13

一、產品介紹

創恒科技研制的景觀燈無線控制系統，由GPRS無線數據通訊模塊、擴展多路采集模塊及遠程云平臺等組成的分布式無線遙測、遙控、遙信系統?？梢詫?duì)設備進行開關控制，設備用電的電流、電壓、用電功率采集。根據對所測數據的分析來判斷設備運行有無故障、定時存儲和上傳各有關數據。該無線控制系統廣泛應用于機床數據采集監控、配電柜無線采集控制系統、無線燈光控制等。

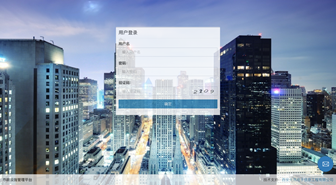

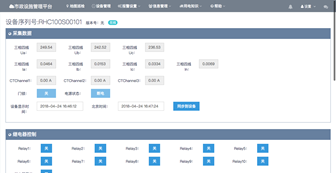

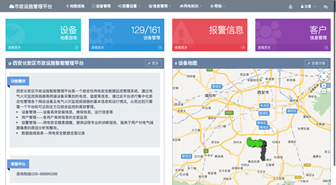

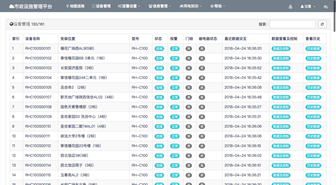

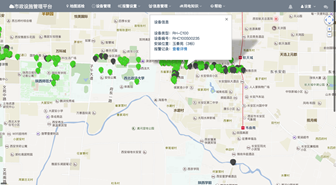

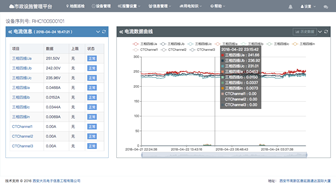

無線控制系統云平臺基本創恒云平臺二次開發，結合客戶需求可以在極短時間內為客戶提供訂制化云平臺，節省用戶項目實施時間，節省成本。無線控制云平臺實現對無線控制器的數據展示、參數配置、時間同步、無線開關、回路通道故障診斷、異常報警等功能。

創恒TH-C100無線控制模塊是該控制系統的通信核心模塊，采用標準工業級產品設計，具有高可靠性、高穩定性，側面安裝SIM卡的方式可以有效防止拆卸，堅固的鋁型材外殼為產品提供抗干擾保護。TH-C101是擴展數據采集模塊，支持標準ModbusRTU協議，通過RS485總線，可以將多個模塊并聯，同時采集數據并通過無線終端上傳至云平臺。

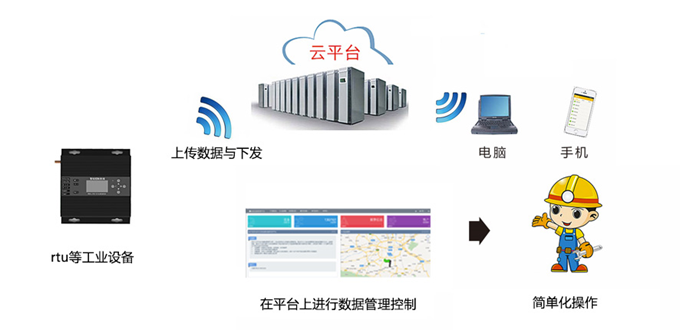

圖1 GPRS無線控制系統框圖

二、TH-C100/TH-C101硬件模塊

GPRS無線控制系統有兩款硬件模塊TH-C100無線控制模塊、TH-C101多路采集模塊，該系統可以通過RS485總線，將一個C100與多個C101模塊并行連接在一起，以滿足不同使用場合對多采集點的應用需求。

兩款硬件模塊參數如下：

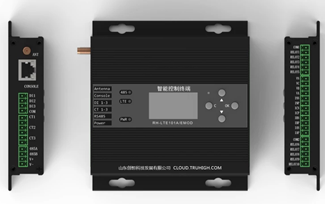

型號TH-C100

1、集成高精度儀表級三相電電表功能

2、內置10路繼電器控制功能，3路數字量輸入檢測功能

3、內置高精度RTC，支持GPRS遠程同步時間

4、一路RS485接口，內置Modbus主站功能，支持連接擴展模塊（最大64個）

5、可靠的GPRS連接功能，充分考慮多種工況，保證設備隨時在線

6、內置12864 LCD液晶顯示和菜單系統

7、內置引導程序，通過RS232調試接口升級固件

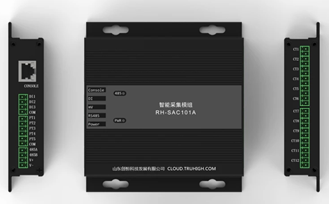

型號TH-C101

1、一路RS485接口，標準ModbusRTU通信協議

2、內置12路交流電電流采集，支持不同變比的電流互感器接入
